機電一體化系統PPT教案：電子信息技術開發

一、引言

機電一體化系統是現代工業自動化與智能化發展的核心技術領域之一，它融合了機械工程、電子工程、計算機科學與信息技術。其中，電子信息技術作為系統的“神經中樞”和“大腦”，是系統實現高效、精準、智能控制的關鍵。本教案旨在為學習者提供一份結構清晰、內容詳實的PPT教學指南，重點闡述電子信息技術在機電一體化系統開發中的應用與實踐。

二、教案目標

知識目標：理解機電一體化系統的基本構成與工作原理；掌握電子信息技術（包括傳感技術、控制技術、通信技術、信息處理技術）的核心概念及其在系統中的作用。
能力目標：能夠分析典型機電一體化系統中的電子信息模塊；具備初步的電子信息系統設計、集成與調試思路。
素養目標：培養系統思維、跨學科整合能力及對工業4.0、智能制造發展趨勢的認知。

三、教學內容與PPT結構設計

PPT建議總頁數：30-40頁

第一部分：概述與基礎 (約5-7頁)

幻燈片1：封面：標題、副標題、授課人/單位、日期。
幻燈片2：課程目錄：清晰列出本講主要內容模塊。

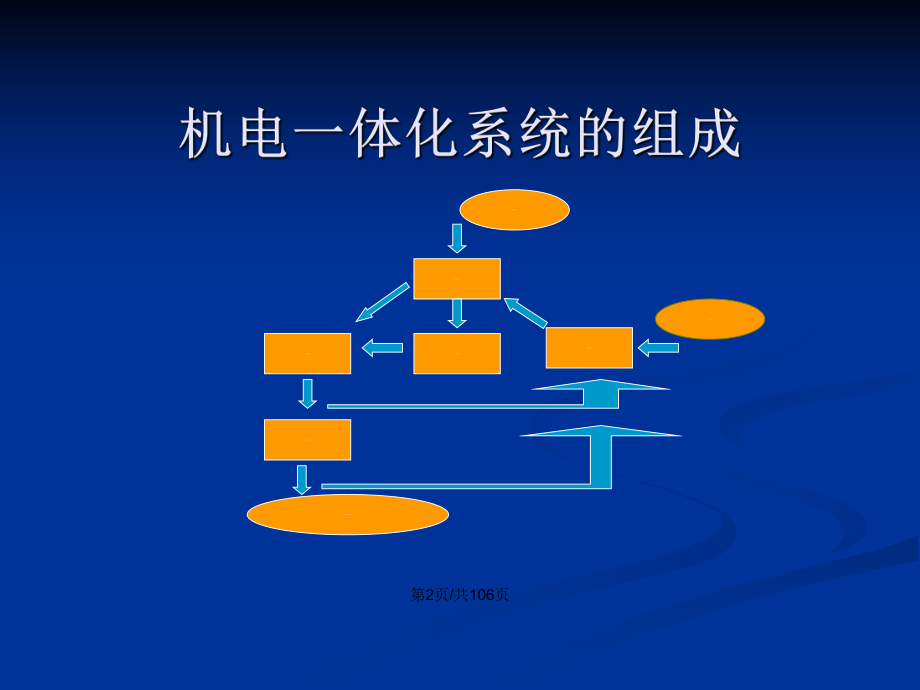

幻燈片3：機電一體化系統定義與組成：圖文展示其五大基本要素（機械本體、動力、傳感檢測、執行驅動、控制信息處理）。
幻燈片4：電子信息技術的核心地位：強調信息流在系統中的作用（感知→處理→決策→控制）。
幻燈片5-7：開發流程簡介：從需求分析、方案設計、硬件/軟件開發、系統集成到測試驗證的V模型或迭代開發流程。

第二部分：核心電子信息技術詳解 (約15-20頁)

模塊一：傳感與數據采集技術
幻燈片8-9：常用傳感器原理與應用（位移、力、視覺、溫度等）。

幻燈片10：信號調理電路（放大、濾波、AD轉換）。

模塊二：控制與處理技術
幻燈片11-13：核心控制器（PLC、單片機、DSP、工業PC）的特點與選型。

幻燈片14-15：控制算法簡介（PID、模糊控制、嵌入式軟件架構）。

模塊三：驅動與執行接口技術
幻燈片16-17：功率驅動電路（電機驅動、繼電器、固態繼電器）。

幻燈片18：執行器控制（伺服電機、步進電機、氣動/液壓元件）。

模塊四：通信與網絡技術
幻燈片19-20：現場總線（如CAN、PROFIBUS）與工業以太網。

幻燈片21：上位機監控與數據交換（SCADA、OPC UA）。

模塊五：人機交互與信息處理
幻燈片22-23：HMI（觸摸屏）設計、數據存儲與簡單分析。

第三部分：開發實踐與案例 (約8-10頁)

幻燈片24-26：典型開發工具鏈：介紹硬件設計（如Altium Designer）、嵌入式開發環境（Keil、IAR）、上位機編程（C#、LabVIEW）等。
幻燈片27-29：案例分析：
案例1：智能物料搬運小車（重點：路徑感知、電機控制、無線通信）。

案例2：自動化裝配線工作站（重點：視覺定位、PLC編程、協同控制）。

通過框圖、流程圖和實物圖展示電子信息技術的整合應用。

幻燈片30：開發中的關鍵問題與調試技巧：抗干擾設計、實時性保證、軟硬件聯調方法。

第四部分：與展望 (約3-4頁)

幻燈片31：本講內容：用思維導圖回顧電子信息技術在機電一體化中的關鍵作用。
幻燈片32：技術發展趨勢：物聯網（IIoT）、邊緣計算、人工智能（AI）與數字孿生（Digital Twin）的融合。
幻燈片33：課程作業/項目建議：提出一個簡單的機電一體化系統電子部分設計任務。
幻燈片34：Q&A與參考文獻。

四、教學建議

可視化呈現：PPT應多用框圖、原理圖、實物照片、動畫和短視頻（如傳感器工作、控制過程演示），避免大段文字。
理論與實例結合：在講解每個技術點時，盡量關聯一個簡單的實際應用場景或器件。
互動與啟發：在案例部分可設置提問，引導學生思考“如果...，該如何設計？”
強調“系統”觀念：始終提醒學生，電子信息技術是為整個機電系統服務的，需考慮與機械、動力部分的接口與匹配。
工具示范：如條件允許，可穿插簡短的工具軟件（如仿真軟件、編程IDE）操作截圖或錄屏。

五、

本教案圍繞“電子信息技術開發”這一核心，構建了從理論到實踐的完整教學框架。通過此PPT的講解與學習，學生能夠建立起機電一體化系統電子信息開發的整體視圖，掌握關鍵技術和開發流程，為后續的課程設計、畢業設計乃至工程實踐奠定堅實基礎。在智能制造時代，掌握這一交叉領域的知識與技能，具有極其重要的現實意義。
